如何閱讀泵的性能曲線？

在購買泵或操作泵之前，泵的性能曲線通常是您應該首先看到的。

但是你如何閱讀所有那些奇怪的線條呢？你怎么知道你找到合適的工作泵？

什么是泵曲線？

簡而言之，泵曲線是基于制造商進行的測試的泵性能的圖形表示。

每個泵都有自己的泵性能曲線，它隨泵而異。

這是基于泵的馬力和葉輪的尺寸和形狀。

為什么要使用泵曲線？

了解任何給定泵的性能曲線使您能夠了解該泵的限制。

在其給定范圍內運行不僅會損壞泵，還會導致不必要的停機時間。

如何使用讀取離心泵曲線？

泵曲線顯示了兩個重要的性能因素 - 流量和揚程。

流量是液體必須在整個系統中移動的速率。

在SI單位中，它以升/分鐘或米/小時（m 3 / h）來度量。
在英語工程單位（在美國使用）中，它以加侖每分鐘來衡量。

不同的液體有不同的粘度，所以一定要了解它們的流動性。

我們以住宅供熱系統為例。
流量過大會導致系統噪音，而流量過少則意味著某些區域的熱量不足。

壓力以PSI（磅/平方英寸）測量，但在水力循環中，壓力是以頭部壓力測量的頭部壓力或壓頭損失計算的。

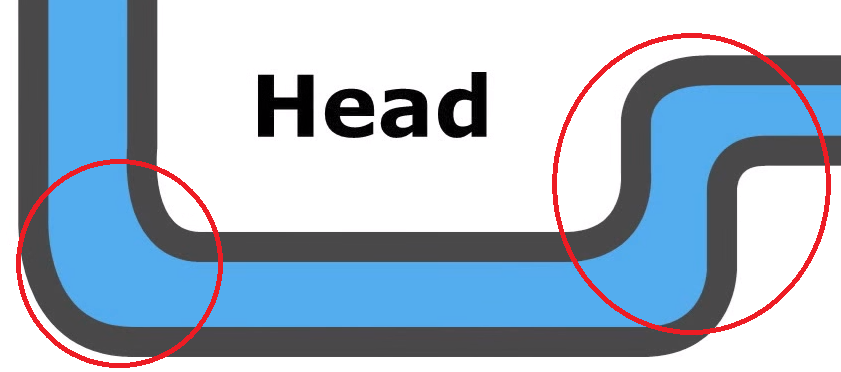

Head是管道系統中給定點處流體的總機械能含量。

為了使泵移動流體，需要產生足夠的壓差以克服系統中的壓頭損失。通過摩擦和各種閥門和配件在管道中產生水頭損失。

1 PSI系統壓降等于2.31英尺。

在SI單位中，頭部以米為單位測量。
在英語工程單位（在美國使用）中，以英尺（FT）為單位。

讀取泵曲線
